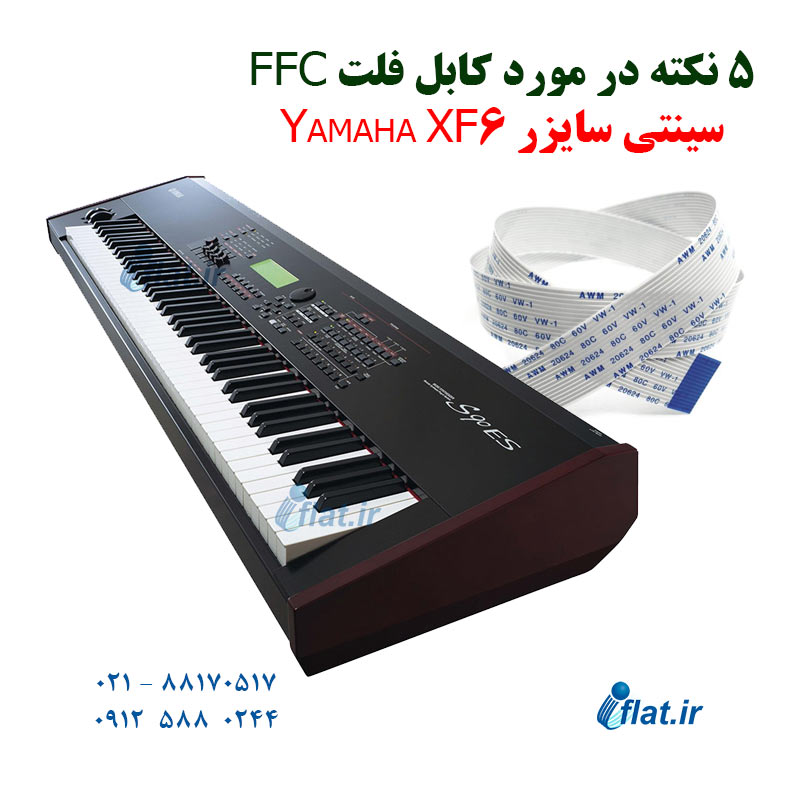

5 نکته در مورد کابل فلت FFC سینتی سایزر Yamaha XF6
بررسی تخصصی کابل فلت سینتی سایزر Yamaha XF6: مکانیزم عملکرد، آسیب‌شناسی و راهکارهای تعمیر
مقدمه: نقش حیاتی کابل فلت FFC در سیستم‌های صوتی دیجیتال
در سینتی سایزرهای مدرن مانند Yamaha XF6، کابل فلت سینتی سایزر (FFC/FPC) به عنوان یکی از اجزای اساسی در انتقال سیگنال‌های دیجیتال و آنالوگ بین بردهای اصلی عمل می‌کند. این کابل‌های انعطاف‌پذیر با چگالی بالا، برخلاف کابل‌های سنتی چندسیمه، امکان انتقال موازی داده‌ها را با حداقل تلفات و حداکثر پایداری فراهم می‌کنند.
در سیستم‌های پردازش سیگنال دیجیتال (DSP) که در XF6 به کار رفته‌اند، یکپارچگی سیگنال از طریق کابل فلت FFC اهمیت دوچندان می‌یابد، چرا که هرگونه نویز یا قطعی در انتقال داده‌ها می‌تواند به صورت محسوسی بر کیفیت خروجی صوتی تأثیر بگذارد.بطور معمول اصلی ترین کابل در این دستگاه دارای مشخصات کابل 190 میلی متری و هر انتهای یک هادی 30 پین است. علامت‌های روی روبان عبارتند از: E66085 AWM 20624 80c 60v VW-1 BANDO-S -F-
آناتومی کابل فلت FFC و مکانیزم انتقال سیگنال در سینتی سایزرها
کابل فلت FFC (Flexible Flat Cable) از مجموعه‌ای از هادی‌های موازی تشکیل شده که در یک لایه عایق پلیمری محصور شده‌اند. در سینتی سایزر Yamaha XF6، این کابل‌ها عمدتاً وظیفه اتصال بین برد کنترلر اصلی (Main CPU Board) و برد پردازش سیگنال (DSP Board) را بر عهده دارند. طراحی خاص این کابل‌ها با امپدانس کنترل‌شده (معمولاً در محدوده ۱۰۰±۱۰Ω برای سیگنال‌های دیفرانسیلی) و ظرفیت خازنی پایین (در حدود ۱۵-۲۰pF/ft) به حداقل رساندن اعوجاج سیگنال کمک می‌کند.
نکته حائز اهمیت در کاربردهای صوتی، پیکربندی پین‌های کابل فلت سینتی سایزر است که در XF6 معمولاً به صورت پیکربندی ۰.۵mm pitch با تعداد ۲۰-۳۰ پین اجرا می‌شود. این پیکربندی دقیق، امکان انتقال همزمان سیگنال‌های کنترلی (Control Voltage)، داده‌های دیجیتال (MIDI) و سیگنال‌های صوتی آنالوگ را فراهم می‌سازد.
آسیب‌شناسی کابل فلت سینتی سایزر: از تئوری تا عمل
مطالعات میدانی نشان می‌دهد که عمده مشکلات مربوط به کابل فلت FFC در Yamaha XF6 را می‌توان در سه دسته کلی طبقه‌بندی نمود.
دسته اول شامل آسیب‌های مکانیکی ناشی از تنش و ضربه فیزیکی است که خود به زیرمجموعه‌های مختلفی تقسیم می‌شود: شکستگی هادی‌ها در اثر خمش‌های مکرر (Flex Fatigue) که معمولاً در نزدیکی اتصالات ZIF (Zero Insertion Force) رخ می‌دهد، جدا شدن لایه‌های لمینیت در اثر حرارت (Delamination) و سایش عایق در نقاط اتصال.
دسته دوم مربوط به تخریب الکتروشیمیایی است که در محیط‌های مرطوب یا در تماس با مواد اکسید کننده اتفاق می‌افتد و منجر به افزایش مقاومت تماسی (Contact Resistance) می‌شود.
دسته سوم که کمتر مورد توجه قرار می‌گیرد، مشکلات ناشی از عدم تطابق امپدانس (Impedance Mismatch) است که هنگام استفاده از کابل‌های غیراستاندارد رخ داده و منجر به بازتاب سیگنال (Signal Reflection) و در نتیجه ایجاد نویز دیجیتال می‌شود.
روش‌های تشخیص و عیب‌یابی کابل فلت FFC
برای تشخیص دقیق خرابی کابل فلت سینتی سایزر، روش‌های سیستماتیک مختلفی وجود دارد.
روش اولیه شامل بررسی بصری با بزرگنمایی مناسب (حداقل ۱۰x) برای شناسایی شکستگی‌های قابل مشاهده، تغییر رنگ ناشی از حرارت بیش از حد یا خوردگی پین‌ها است.
مرحله بعدی، تست پیوستگی (Continuity Test) با استفاده از مولتی‌متر دیجیتال در حالت بیزر (Beep Mode) است که باید برای هر خط به صورت جداگانه انجام شود. در مواردی که مشکل متناوب است (Intermittent Fault)، استفاده از اسیلوسکوپ برای مشاهده شکل موج سیگنال‌های عبوری از کابل فلت FFC ضروری می‌باشد.
در این روش، افت غیرعادی دامنه (Signal Attenuation) یا وجود نویز پالسی (Glitch) می‌تواند نشانه خرابی کابل باشد.
روش پیشرفته‌تر، تست TDR (Time Domain Reflectometry) است که امکان شناسایی دقیق محل قطعی در کابل را فراهم می‌کند، هرچند این روش نیاز به تجهیزات تخصصی دارد.
راهکارهای تعمیر و تعویض بهینه کابل فلت سینتی سایزر
در مواجهه با کابل فلت FFC آسیب دیده، اولین تصمیم، انتخاب بین تعمیر یا تعویض است. در مواردی که آسیب محدود به نقاط اتصال است، امکان بازسازی اتصال با استفاده از روش‌های پیشرفته مانند Thermode Soldering یا Conductive Adhesive وجود دارد. اما در اکثر موارد، به ویژه وقتی آسیب در طول کابل مشاهده می‌شود، تعویض کامل کابل فلت سینتی سایزر راه حل مطمئن‌تری است.
در انتخاب کابل جایگزین باید به چند پارامتر اساسی توجه کرد: گام پین (Pitch) که باید دقیقاً مطابق نمونه اصلی باشد (معمولاً ۰.۵mm یا ۱.۰mm در XF6)، تعداد هادی‌ها (Conductor Count)، ضخامت عایق (معمولاً ۰.۱mm) و نوع روکش (ترجیحاً پلی‌ایمید با درجه حرارت بالا). استفاده از کابل‌های با کیفیت پایین نه تنها مشکل را حل نمی‌کند، بلکه ممکن است باعث آسیب به کانکتورهای ZIF روی بردها شود که تعمیر آن به مراتب پرهزینه‌تر خواهد بود.
راهکارهای پیشگیرانه برای افزایش طول عمر کابل فلت FFC
جمع‌بندی و نتیجه‌گیری
کابل فلت FFC در سینتی سایزر Yamaha XF6 نقش سیستم عصبی را ایفا می‌کند که کوچکترین اختلال در آن می‌تواند منجر به افت محسوس در کیفیت عملکرد دستگاه شود. درک عمیق از مکانیزم انتقال سیگنال از طریق این کابل‌ها، شناخت دقیق عوامل آسیب‌زا و تسلط بر روش‌های عیب‌یابی می‌تواند به حفظ عملکرد بهینه دستگاه کمک کند.
در موارد خرابی، تعویض به موقع با کابل‌های استاندارد و انجام مراحل پیشگیرانه می‌تواند از هزینه‌های سنگین تعمیرات بعدی جلوگیری کند. با توجه به پیچیدگی روزافزون سیستم‌های صوتی دیجیتال، توجه به این جزئیات ظاهراً کوچک ولی حیاتی، تفاوت بین یک دستگاه معمولی و یک ابزار حرفه‌ای با کیفیت صدای مطلوب را مشخص می‌سازد.
